Akkupack selber bauen: Design, Punktschweißen & BMS-Verkabelung

Bevor wir ans physische Bauen gehen, sollte die Systemarchitektur (nSnP) festgelegt werden. In vielen Designs werden zunächst parallele Gruppen (P) gebildet und diese anschließend seriell (S) verbunden, um die Zielspannung zu erreichen.

Die Grundregel:

• nS (Serie): Erhöht die Spannung. (z.B. 10S = 36V Nennspannung). Der Strom fließt durch alle Zellen hintereinander.

• nP (Parallel): Erhöht die Kapazität und Strombelastbarkeit. (z.B. 4P bei 3Ah Zellen = 12Ah).

Ein 10S4P-Pack aus 18650-Zellen besteht somit aus 40 Einzelzellen. Nutzen Sie unseren Akkupack-Konfigurator, um die genaue Anzahl und die resultierenden elektrischen Werte für Ihr Projekt strukturiert zu berechnen, bevor Sie Komponenten bestellen.

Ein häufiger Anfängerfehler ist das direkte Zusammenkleben von Zellen (z.B. mit Heißkleber oder Isolierband). Dies ist aus thermischen und mechanischen Gründen gefährlich.

Verwenden Sie nach Möglichkeit geeignete Zellhalter (Spacer):

Zellhalter aus hitzebeständigem Kunststoff (z.B. ABS/PC) erfüllen wichtige Aufgaben: Sie reduzieren Scheuerstellen an Isolierungen, erhöhen die mechanische Stabilität und schaffen definierte Luftspalte für die Wärmeabfuhr.

Rechteck- vs. Wabenanordnung (Honeycomb):

Eine rechteckige Anordnung ist häufig einfacher zu verschweißen, da die Nickelbänder geradlinig geführt werden. Wabenanordnungen können kompakter sein, erhöhen aber meist den Aufbauaufwand und stellen höhere Anforderungen an die Wärmeführung.

Warum Loeten auf Rundzellen ohne ausdrueckliche Herstellerfreigabe oft kritisch zu bewerten ist:

Lokale Lötwärme kann Separator- und Elektrolytbereiche einer Li-Ion-Zelle thermisch schädigen. Separatoraufbau und Temperaturgrenzen sind zell- und herstellerabhängig und sollten direkt aus den Freigaben des jeweiligen Datenblatts abgeleitet werden. Für Rundzellen wird daher in der Praxis meist eine widerstandsbasierte Kontaktierung (z.B. Punktschweißen) mit validierten Prozessparametern eingesetzt, sofern der Hersteller kein explizites Lötfenster freigibt.

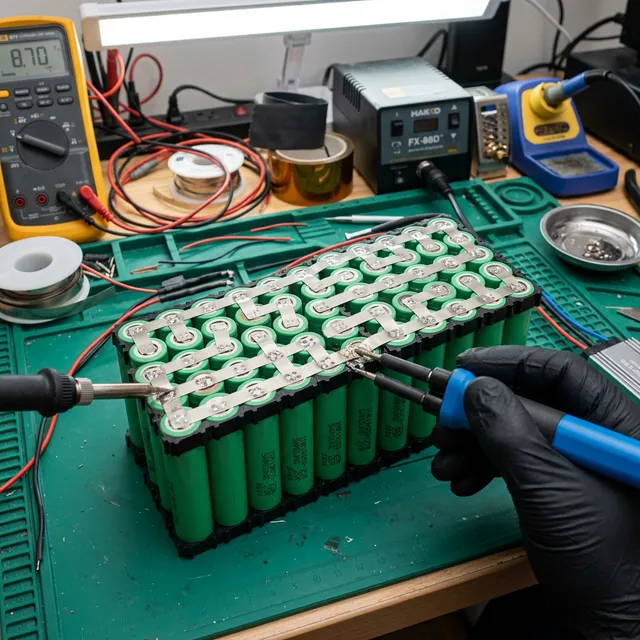

Nickelband richtig dimensionieren:

In vielen Packs wird Reinnickelband statt vernickeltem Stahl eingesetzt. Die zulaessige Dauerstrombelastung haengt von Materialreinheit, Bandabmessung, Verlegeart, Umgebungstemperatur und Temperaturanstiegskriterium ab; pruefen Sie deshalb immer mit Messung unter Last.

Als Vorabschätzung kann der Leiterquerschnitt herangezogen werden. Die zulässige Dauerstrombelastung bleibt jedoch material-, geometrie-, temperatur- und verlegeabhängig und muss mit Herstellerdatenblatt sowie Messung unter Last validiert werden.

Bei höheren Packströmen werden in der Praxis oft mehrere parallele Leiterbahnen (Nickel oder Hybridaufbau) eingesetzt. Die notwendige Anzahl sollte über Temperaturanstiegsmessung unter repräsentativer Dauerlast bestimmt werden.

Wenn Sie die Hauptkabel (+ und -) an Ihr Akkupack anlöten (an das letzte Nickelband oder an Kupfer-Terminals), müssen Sie asymmetrische Lastverteilungen verhindern.

Würden Sie Plus und Minus an derselben "Ecke" des Zellenblocks abgreifen, müssten die Ströme der hinteren Zellen den gesamten Widerstand des Nickelbands der vorderen Zellen überwinden. Folge: Die vorderen Zellen liefern zyklisch mehr Strom, altern schneller und das Pack gerät außer Balance.

Die Lösung ist der Diagonalabgriff: Löten Sie das Haupt-Pluskabel an das (z.B.) linke Ende der positivsten Zellgruppe und das Haupt-Minuskabel an das gegenüberliegende rechte Ende der negativsten Zellgruppe. So wird der Gesamtweg (Zelle + Leiterwiderstand) für den Stromfluss über die Zellen hinweg näherungsweise symmetrisch.

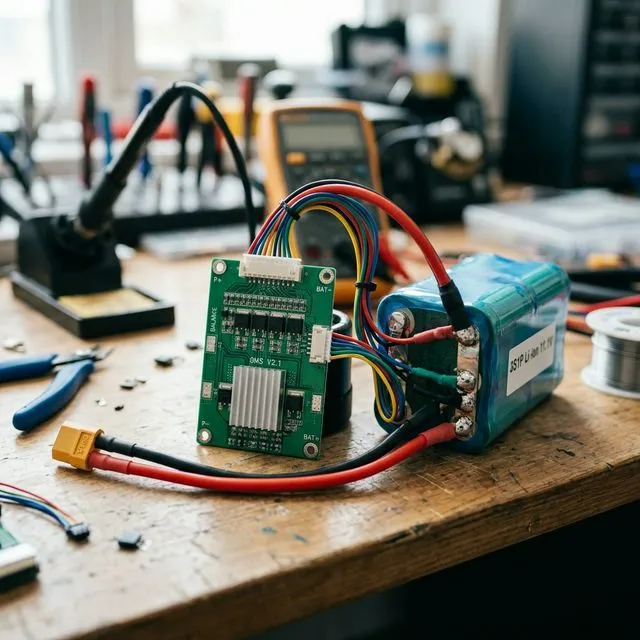

Das Battery Management System (BMS) schützt vor Kurzschluss, Überladung und Tiefentladung. Beim Anschluss ist ein sauberes, reproduzierbares Vorgehen entscheidend.

Empfohlene Anschluss-Reihenfolge:

1. B- (Battery Minus): Löten Sie das dicke B- Kabel des BMS zuerst dauerhaft an den Haupt-Minuspol (0V) des Akkupacks.

2. Balance-Stecker vorbereiten: Lassen Sie den Balance-Stecker (mit den dünnen Kabeln B0, B1, B2...) noch vom BMS abgesteckt! Löten Sie die Kabel an die jeweiligen Zellgruppen (B0 an 0V, B1 an die erste Serienverbindung z.B. 3.6V, B2 an 7.2V usw.).

3. Durchmessen! Nehmen Sie ein Multimeter: Stecken Sie die schwarze Messspitze in Pin 1 (B0/Minus) des Steckers. Gehen Sie mit der roten Spitze die Pins durch. Die Spannung sollte stufenweise ansteigen (z.B. 3.6V, 7.2V, 10.8V...). Ein Sprung oder Rueckgang spricht fuer einen Verdrahtungs- oder Loetfehler.

4. Stecker einstecken: Erst wenn das Multimeter eine plausible, monoton ansteigende Spannungs-Treppe zeigt, stecken Sie den weißen Multi-Stecker in das BMS.

5. P- / C- Anschließen: Jetzt können Sie die Last (P-) und den Ladeanschluss (C-) anlöten.

Diese Reihenfolge soll sicherstellen, dass das BMS eine stabile Masse-Referenz (B-) hat, bevor Zellsignale anliegen. Das reduziert Fehlanschlussrisiken bei der Inbetriebnahme deutlich.

Hinweis: Pinbelegung, Freigabereihenfolge und zulässige Messpunkte können je nach BMS-Hersteller abweichen. Die Spannungsbeispiele dienen nur der Veranschaulichung; verbindlich sind immer Schaltplan und Anschlussanleitung des konkret eingesetzten BMS.
