Warum einfache Spannungsanzeigen bei LiFePO4 oft falsch wirken
Es ist das klassische Hobby-Szenario: Sie rüsten Ihr Wohnmobil auf eine moderne LiFePO4-Batterie (LFP) um und nutzen ein einfaches Spannungs-basiertes Kapazitätsmeter. Die Anzeige steht stundenlang auf 80 % oder 90 %.
Sie schalten eine Kaffeemaschine ein. Innerhalb von Sekunden fällt die Anzeige auf 20 % ab, blinkt rot, und das System schaltet ab. Wie kann das sein?
Der State of Charge (SOC) – also der modellierte bzw. geschaetzte Ladezustand einer Batterie – ist nicht wie Wasser in einem Eimer, dessen Fuellstand man mit einem Lineal ablesen kann. Er muss aus Parametern wie Spannung und Strom geschaetzt werden. Genau hier stossen einfache, rein spannungsbasierte Anzeigen bei modernen Lithium-Akkus an methodische Grenzen.
Problem 1: Das LiFePO4-Spannungs-Plateau (OCV-Methode)
Guenstige Anzeigen arbeiten mit der OCV-Methode (Open Circuit Voltage). Sie messen vereinfacht die Spannung und ordnen ihr einen Ladezustand zu. Unter guenstigen Ruhe- und Temperaturbedingungen kann das bei Blei-Saeure-Systemen oder manchen Lithium-Setups brauchbare Naeherungen liefern.
Bei LiFePO4 (LFP) ist diese Methode nur eingeschränkt belastbar.
Warum? Schauen Sie sich die folgende Kurve an. LFP-Zellen haben ein ausgeprägtes Spannungsplateau. Bei einer 12V-Batterie (4 Zellen in Reihe) liegt der Spannungsunterschied zwischen hohem und mittlerem SoC-Bereich oft nur in einem relativ engen Fenster; wie fein sich SoC daraus auflösen lässt, hängt zusätzlich von Temperatur, Hysterese und Ruhezeit ab.
Wenn dann eine hohe Last zugeschaltet wird, steigt der Strom deutlich. Der Innenwiderstand erzeugt einen zusätzlichen Spannungsabfall (Voltage Sag). Ein einfaches OCV-Meter kann diesen Lastabfall fälschlich als niedrigen SoC interpretieren. Für LiFePO4 ist eine reine Spannungsmessung unter Last deshalb nur begrenzt belastbar.
Problem 2: Der Drift-Effekt (Coulomb-Counting via Shunt)
Eine in Solar-, Marine- und Wohnmobil-Systemen weit verbreitete Loesung ist Coulomb-Counting. Hier wird ein Messwiderstand (Shunt) in das Minuskabel eingebaut. Die Elektronik integriert den hinein- und herausfliessenden Strom ueber die Zeit (SOC = Start_SOC + Amperestunden rein - Amperestunden raus).
Das Verfahren ist leistungsfähig, hat aber einen zentralen Haken: Drift.
Auch hochwertige Shunt-Systeme haben Mess- und Modellfehler. Zusätzlich entstehen Nebenverbräuche und Integrationsfehler über lange Zeiträume ohne Referenzpunkt. Dadurch kann die angezeigte SoC-Schätzung langsam vom realen Zustand abweichen (Drift). Wie schnell das passiert, hängt unter anderem von Shunt-Kalibrierung, Offset, Temperaturkompensation und Nebenverbrauchern ab.
Die Lösung: Regelmäßige Referenzsynchronisierung. Sobald definierte Lade-Endbedingungen erreicht sind, setzt das BMS den SOC auf einen Referenzwert zurück und begrenzt so den kumulierten Integrationsfehler.
Hardware-Check: Welches System für wen?

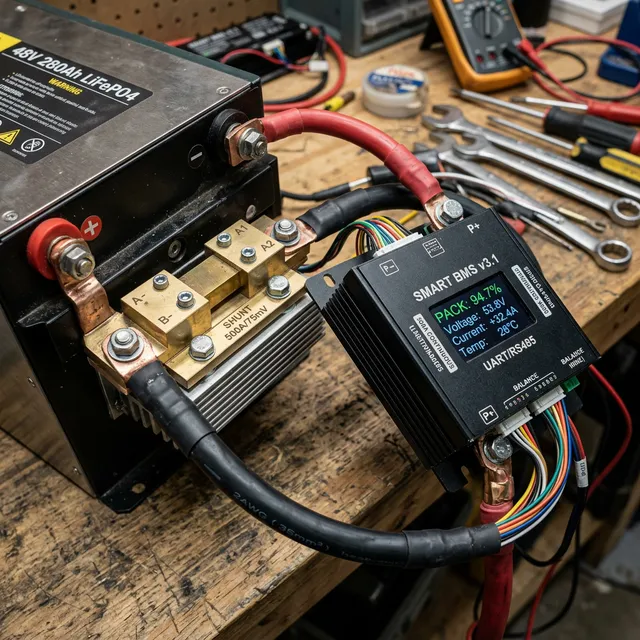

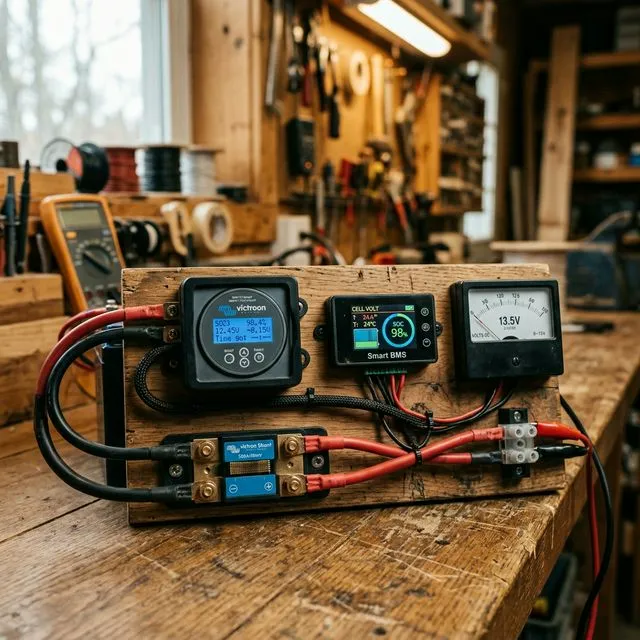

In der folgenden Tabelle sind drei typische Praxis-Lösungen nach Methodik und Einsatzzweck kategorisiert:
| System-Typ | Technologie | Integrationsaufwand | Fazit & Einsatzzweck |
|---|---|---|---|
| Einfaches Spannungsdisplay | Reines OCV-Lookup | Niedrig | Bei LFP nur eingeschraenkt belastbar. Ohne Ruhephase und Lastkompensation bleibt die SoC-Schaetzung stark vom Anwendungskontext abhaengig. |
| Shunt-basierter Batteriecomputer | Coulomb-Counting + Shunt | Mittel | In vielen DIY- und Off-Grid-Systemen haeufig anzutreffen. Kann bei sauberer Kalibrierung gut funktionieren, benoetigt jedoch Referenzpunkte zur Driftkorrektur. |
| Smart-BMS / Modellbasiertes System | Mehrgroessenansatz (Strom, Spannung, Temperatur, Modell) | Mittel bis hoch | Fuer komplexere Packs oft sinnvoll. Kombiniert mehrere Messgroessen und kann so Last- und Temperatureffekte robuster einordnen. |
Nutzen Sie unseren SOC-OCV-Rechner für eine erste Spannungs-basierte Einordnung. Für Lithiumsysteme ist in der Praxis meist eine strommessende Lösung (Shunt/BMS) erforderlich, um unter Last verlässlich zu bleiben.
Wichtig: Feste Genauigkeitsangaben ohne Zellmodell, Sensorqualität, Temperaturkompensation und Re-Synchronisierungsstrategie wären irreführend. Vergleichen Sie Systeme daher immer über Messprinzip und Validierungsprozess statt über pauschale Prozentwerte.
Verwenden Sie unseren SOC-OCV-Tabelle für Ihre eigenen Berechnungen.
Häufig gestellte Fragen
Welche SOC-Schaetzmethode liefert oft die belastbarsten Ergebnisse?
Modellbasierte Verfahren (z.B. Kalman-Filter) werden in vielen Anwendungen fuer belastbare Ergebnisse herangezogen. Die erreichbare Genauigkeit haengt von Zellmodell, Sensorik, Temperaturkompensation und Kalibrierstrategie ab.
Warum springt meine Anzeige komplett hin und her, wenn ich Strom verbrauche?
Häufig ist die Spannungsmessung unter Last die Ursache. Unter Last sinkt die Klemmenspannung (V = I * R), was reine Spannungsanzeigen als zu niedrigen SoC interpretieren können. Systeme mit Strommessung können diesen Effekt besser einordnen.
Kann ich den SOC einer LiFePO₄-Batterie über die Spannung bestimmen?
Nur grob. Die OCV-Kurve von LiFePO₄ ist im mittleren SoC-Bereich relativ flach. Fuer belastbarere SoC-Werte werden deshalb haeufig strombasierte oder modellbasierte Verfahren herangezogen, insbesondere unter Last oder ohne definierte Ruhebedingungen.
Wie oft sollte der SOC kalibriert werden?
Regelmäßig anhand definierter Referenzpunkte. Bei Coulomb-Counting werden meist Voll- oder Endpunktbedingungen zur Re-Synchronisierung genutzt, um Integrationsfehler zu begrenzen. Das konkrete Intervall hängt vom Nutzungsmuster ab.
